視認性が良く、除雪プラウ衝撃が少ない中分縁石
埋め込み式の反射板を採用。除雪プラウ接触時には低衝撃でのスルーが可能な設計です。
特 長
- 大型車で中央部を踏んでも反らない剛性が高い構造。
- 除雪プラウ接触時に破損しにくい局面形状を採用。
- 側面にも反射板を使用することで視認性が向上。
- 軽量で凍結防止剤による劣化もありません。
- 原料の95％が再生プラスチックのため、１個あたり約7.4kgのCO2を削減。
- グリーン購入法の特定調達物品。
- JIS A9401認証（NEXCO設計要領に基づく品質）。
除雪プラウ衝突時の跳ね上がり比較
除雪プラウを30km/hで縁石に衝突させた場合従来品では50cm以上プラウが跳ね上がるのに対し、「ちゅうぶんまる」は20cm程度の跳ね上がりで、衝撃が非常に少ない。（当社実験データ）
|
項 目 |
性 能 |
評 価 |
|---|---|---|
|
寸 法 |
下表に規定するブロックの寸法に適合していること。 |
適合 |
|
反 り |
下表に規定するブロックの底面長さLuに対して0.4%以内とする。 |
適合 |
|
耐荷重性 （圧縮荷重試験） |
圧縮荷重試験 -20℃〜-25℃、及び50℃〜55℃の条件で、ブロックに鉛直方向から140kNを載荷した時、著しい変形、ひび、割れ、及び欠けがない。 |
適合 |
|
横方向荷重試験 -20℃〜-25℃、及び50℃〜55℃の条件で、ブロックに側面方向から鉛直方向に20kNを載荷した時、著しい変形、ひび、割れ、及び欠けがない。 |
適合 |
|
|
耐引抜き荷重性 |
耐引抜き荷重性 固定用ボルトを取り付け、10kNで固定用ボルトを引っ張った時、固定用ボルト取付け部にひび、割れ、及び欠けがない。 |
適合 |
|
耐衝撃性 |
高さ1mからブロックを自然落下させた時、ひび、割れ、及び欠けがない。 |
適合 |
|
耐候性 |
グレースケール3号以上とし、ひび、割れ、及び欠けがない。 |
適合 |
|
耐薬品性 |
ガソリン及び軽油にそれぞれ2時間、NaCl10%水溶液及びKCl10%水溶液にそれぞれ1週間浸漬した時、質量の増減が±1%以内とする。また、外観に著しい変化がない。 |
適合 |
|

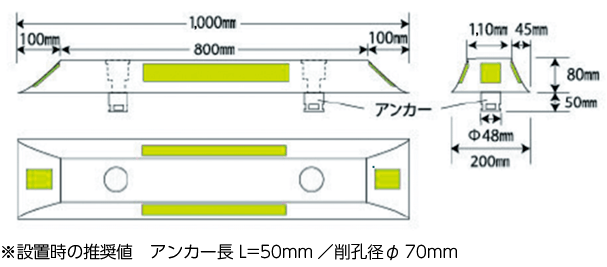

項 目 |
高さ（mm） |
長さ（L）（mm） |
幅（B）（mm） |
固定用ボルト取付 孔芯々間隔（×）（mm） |
評 価 |
||
|---|---|---|---|---|---|---|---|
|
寸 法 |
80±5 |
上面Lu |
800±20 |
上面Bu |
110±5 |
500±5 |
適合 |
|
耐薬品性 |
底面Lb |
1,000±10 |
底面Bb |
200±5 |
|||
実績（販売・施工・導入）
2020年度：5本
2021年度：0本
2022年度：0本
